Die Familie von LASER gespeiste E-Feldsonden

Eine kleine E-Feldsonde ist auch wichtig für Messungen in einem homogenen Feld eines schalltoten Raums. Je größer die verwendete Sonde ist, desto weniger brauchbar ist die Messauflösung.

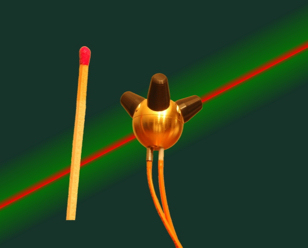

RadiSense 6: Gewinner des Novelties award 2008

Vor allem für Messungen in (G) TEM Zellen bestimmt die Größe der Sonde die Zuverlässigkeit der Messungen. Wenn kompakte Zellen verwendet werden, und eine Sonde Größer als 100 mm im Verhältnis zu dem homogenen Feld in der Zelle ist, werden relativ Größe Fehler auftreten.

Zuverlässig

Um also zuverlässige und präzise Messungen zu erhalten, sollte die Sonde so klein wie möglich sein.

Klein

Mit der Einführung von Feldstärke RadiSense® Sonden im jahr 1999 endeten alle mit der Sondengrösse zusammenhängenden Messprobleme. Durch ein Messvolumen von 75 cm3 un 1 cm3 und durch robuste Gehäuse bieten die Sonden zuverlässige Messungen. Im Vergleich dazu führen Messugnen mit einem Volumen von 300 cm3 und 1000 cm3, die mit Stromzangen durchgeführt werden, zu beachtlichen Messfehlern.

Keine Batterien

Ein weiterer Nachteil herkömmlicher Feldsonden ist es, dass sie mit Batterien betrieben werden. Die Verwendung von Batterien war notwendig, da durch galvanische Kabel das gemessene Feld beeinflusst würde. Batterien entladen sich jedoch schnell und sind meist genau dann leer, wenn man sie am Dringendsten braucht. Mit einer Sonde ohne Batterien werden beispielsweise kontinuierliche Messungen während einer Prüfung und auch über Nacht ermöglicht. Alle RadiSense® Sonden werden durch einen Laser gespeist. Die Sonden messen das Feld, welches durch einen rauscharmen Verstärker verstärkt und durch einen Einchipprozessor verarbeitet wird. Dieser überträgt die gemessenen Werte über einen Lichtwellenleiter an einen PC.

Softwareunterstützung

Die Feldsonde RadiSense® wird durch die automatisierte EMV-Mess-Software
RadiMation® unterstützt. Für die Nutzung als eigenständiges Gerät wird die RadiSense® standardmäßig mit der Auslese-Software RadiMon® ausgeliefert. Die Sonde kann durch die meisten am Markt verfügbaren EMV-Software-Pakete gesteuert werden.

 Technische Spezifikation

* High-Speed, High-Band, hohe Empfindlichkeit

** Hohe Feld option

*** Der Sensor ist im Lieferumfang mit 1.5 m Glasfaserkabel dauerhaft befestigt an den Sensor-und LWL-Erweiterung Kabel 10m für beide FC / FSMA einschließlich der Armaturen. Andere Längen sind auf Anfrage erhältlich.
